欲善其事，先利其器——關于氣動工具，你都了解多少？（三）

<!--[if !supportLists]-->一、<!--[endif]-->氣動基本概述

空氣壓技術

氣動（PNEUMATIC）是"氣動技術"或"氣壓傳動與控制"的簡稱。氣動技術是以空氣壓縮機為動力源，以壓縮空氣為工作介質，進行能量傳遞或信號傳遞的工程技術，是實現各種生產控制、自動控制的重要手段。

常見的空氣壓：打氣筒、公交車自動門、噴涂裝置、牙科設備、噴氣槍、氣墊等等。

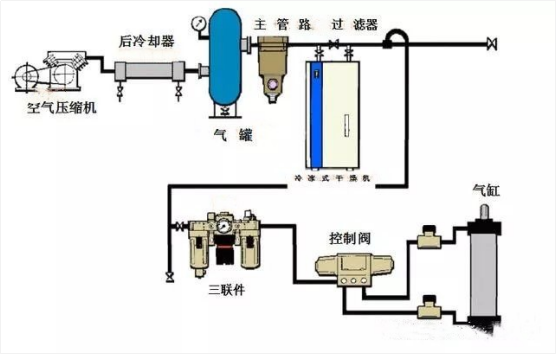

氣動系統構成：

氣動系統中最重要的三個控制因素：

力的大小，運動方向，運動速度

壓力控制閥——控制氣缸輸出力的大小

方向控制閥——控制氣缸的運動方向

速度控制閥——控制氣缸的運動速度

工業空氣壓應用

關鍵詞：氣缸

在圓柱形容器中，活塞受到壓縮空氣的壓力作用活塞上固定著活塞桿，活塞桿將活塞的運動傳遞到圓柱形容器外面。這就是氣缸，它是利用壓縮空氣進行各種工作的時候，應用最廣泛的一種氣動元件。

<!--[if !supportLists]-->一、<!--[endif]-->氣動基本知識

空氣的壓力

空氣的可壓縮性，氣體分子的沖突會產生力，這個力就是"壓力"。壓力SI單位：Pa

１Ｐａ＝１Ｎ/ｍ２；1MPa=106Pa，大氣壓0 . 1013MPa

常用壓力單位

1 psi=6.89KPa

1 kgf/cm2=98.07KPa

1 bar=100KPa

1 mmHg=133.3Pa

氣體的壓縮性

三、<!--[endif]-->氣動基本元件

 氣源處理：空氣壓縮機、后冷卻器、氣罐

壓縮機

定義：吸入空氣并連續制造壓縮空氣的機械。

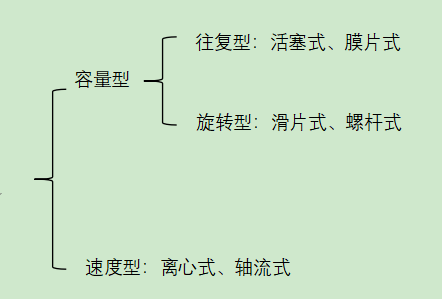

分類：

后冷卻器

定義：對空氣壓縮機流出的空氣進行降溫的裝置。將空壓機出口的高溫空氣冷卻至40℃一下。

氣罐

儲氣罐（AT系列）

1）消除壓力脈動

2）依靠絕熱膨漲及自然冷卻降溫，進一步分離掉壓縮空氣中的水分和油分。

3）儲存一定量壓縮空氣

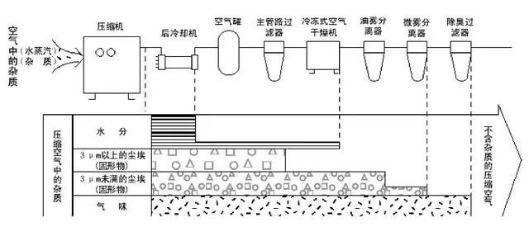

 P.s. 為什么要對空氣進行過濾？

——清凈化的功能：

1、除去固體異物和油分

2、除去水滴

3、除去蒸氣狀的水分

氣源處理元件：自動排水器、過濾器、干燥器、三聯件

自動排水器：

過濾器：

除去固態異物以及液態水滴，氣狀溶膠油粒子及銹末、炭粒等微粒，氣態油霧顆粒等。

 干燥器：

利用冷媒與壓縮空氣進行熱交換，把壓縮空氣冷卻至2~10C的范圍，以除去壓縮空氣中的氣態水分。

 空氣組合元件/三聯件：

空氣過濾器、減壓閥和油霧器的順序組合，通常稱為氣動三大件，又稱三聯件。過濾器主要負責過濾壓縮空氣中的雜質，減壓閥主要負責控制系統壓力，油霧器負責后端元件的給油潤滑。三聯件曾經是最為常用的空氣組合元件之一。

為得到多種功能，將空氣過濾器、減壓閥和油霧器等元件進行不同的組合，就構成空氣組合元件。各元件之間采用模塊式連接方式。元件之間使用了帶托架的隔板組件，將固定件掛到杠桿銷上，再擰緊緊定螺釘，則固定件上的斜面與元件上的斜面便使組件緊緊拉在一起。這種連接方式安裝簡單，密封性好，易于實現標準化、系列化，可縮小外形尺寸，節省空間和配管，便于維修，便于集中管理。

氣源控制元件：壓力控制閥、流量控制閥、方向控制閥、電氣比例閥、特殊用途閥。
